Вертикально-фрезерный станок JVM-836TS ориентирован на специалистов в области металлообработки и может эффективно применятся на небольших разнопрофильных предприятиях, в мастерских, автосервисах и т.д. Основные рабочие элементы этого станка выпускаются на Тайване, хорошо известном своими продуктами для различных обрабатывающих отраслей. JVM-836TS способен сверлить с максимальным диаметром до 20 мм в ручном режиме и до 16 мм в режиме автоподачи (по оси Х). Максимальный диаметр торцевой фрезы составляет 100 мм, концевой - 20 мм. Для оборудования данного класса станок имеет большой ход пиноли для сверления, шпиндель установлен на упорные подшипники, что гарантирует стабильность и точность фрезерования. Биение конуса шпинделя не превышает 0,01 мм. Параметр шпиндель - стол у этой модели составляет 50х356 мм, шпиндель-стойка 133 - 400 мм. Размер стола 905х200 мм, максимальный вес заготовки (нагрузка на стол) - 250 кг.

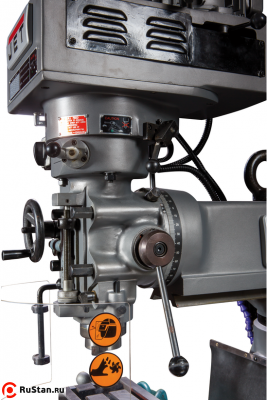

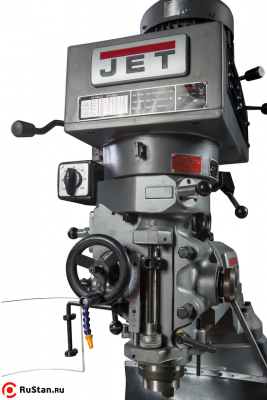

Для удобства оператора и расширения возможностей станка фрезерная головка оснащена механизмом поворота на 90° влево/вправо. Также предусмотрено переключение левого/правого вращения шпинделя и его механический тормоз. Направляющие JVM-836TS особым образом шлифуются по самым современным технологиям и снабжены регулируемыми клиновидными планками. Для точности, плавности и увеличения ресурса работы на станке применяется система централизованной смазки рабочего стола. Также в заводской комплектации имеется система подачи СОЖ.
Особенности конструкции

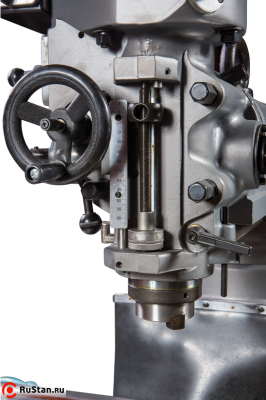

- Большой ход пиноли для сверления;
- Упорные подшипники шпинделя гарантируют стабильность станка JVM-836 TS при фрезеровании;
- Гарантированное биение конуса шпинделя 0,01 мм;

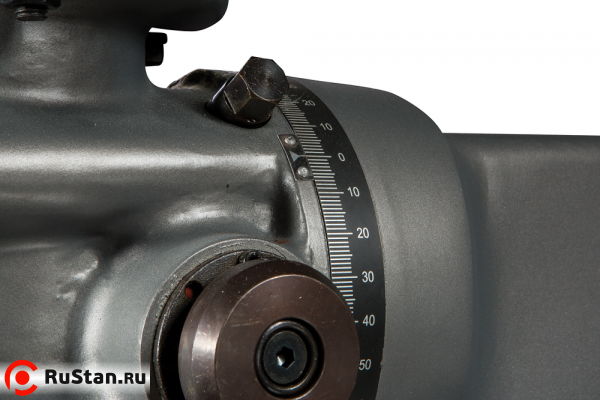

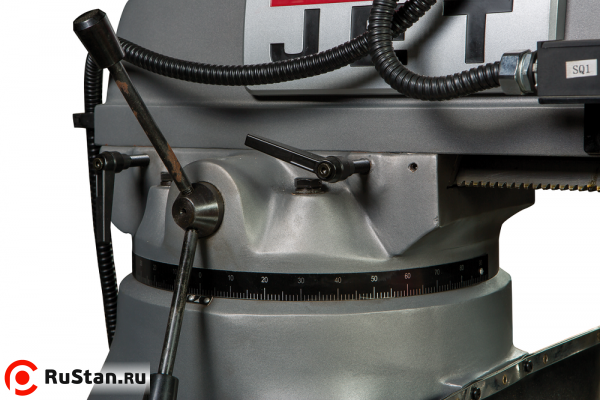

- Возможность поворота головки влево и вправо;

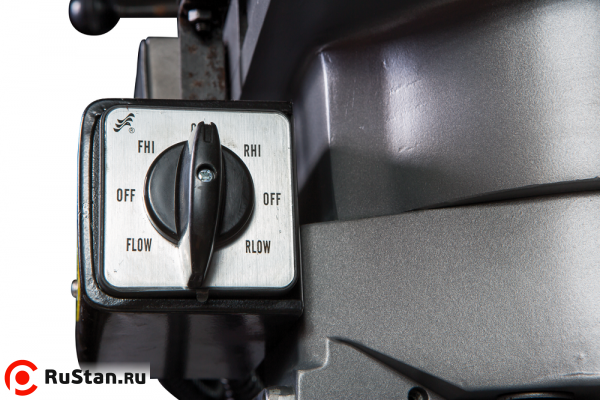

- Возможность правого и левого вращения шпинделя JVM-836 TS;

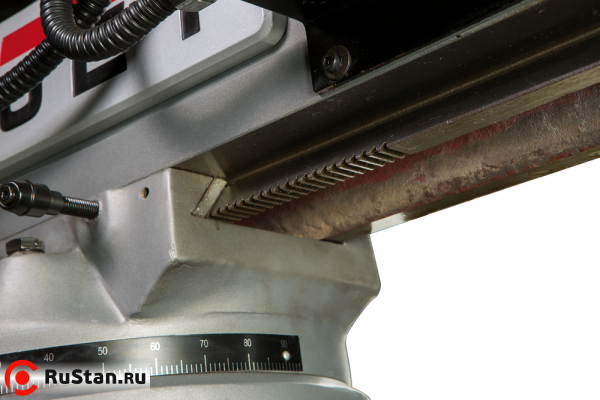

- Шлифованные направляющие каретки с регулируемыми клиновидными планками;
- Механический тормоз шпинделя;

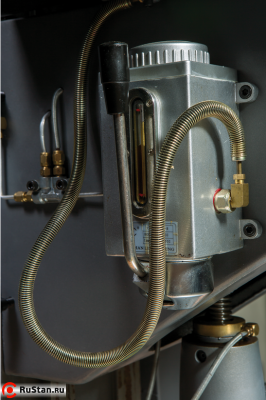

- Централизованная система смазки фрезерного стола;
- Встроенная система подвода СОЖ.
Технические характеристики JVM-836TS | |
|---|---|
| Характеристика | Значение |
| Макс. диаметр сверления | 20 мм |
| -сверление с автоподачей | 16 мм |
| Макс. диаметр торцевой фрезы | 100 мм |
| Макс. диаметр концевой фрезы | 20 мм |

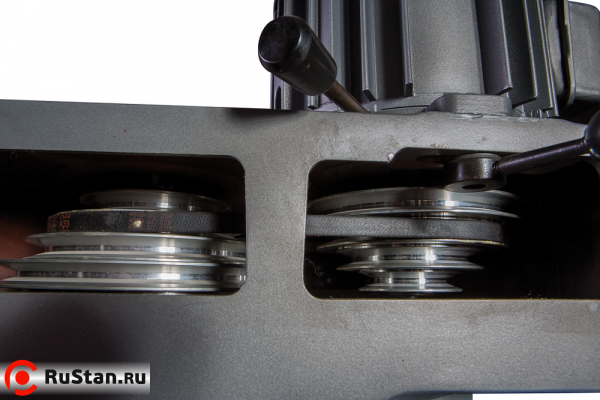

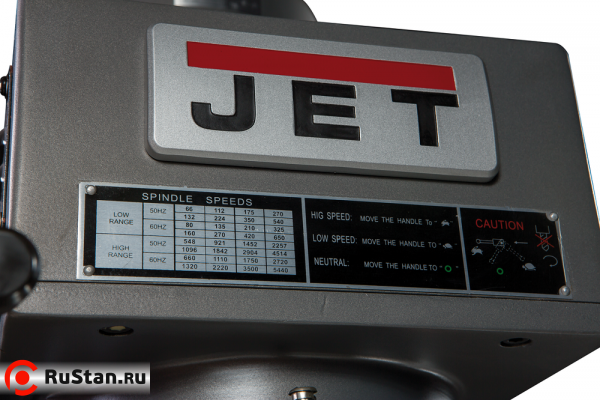

| Частота вращения шпинделя | 65 - 4550 об/мин |
| Количество скоростей | 16 |
| Конус шпинделя | ISO-30 (DIN2080) |
| Зажимная тяга | М12 |
| Ход пиноли шпинделя | 127 мм |

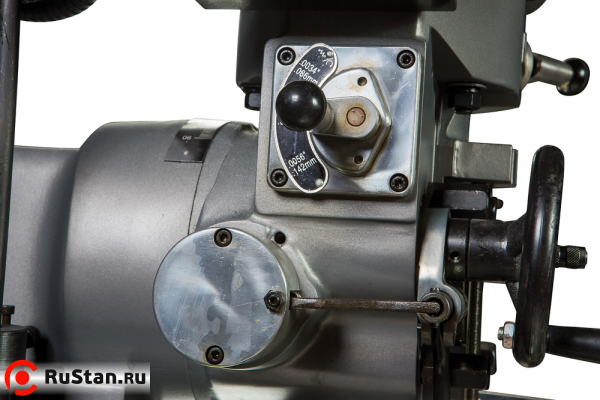

| Автоподача пиноли шпинделя | 0,04 / 0,08 / 0,15 мм/об |
| Диаметр пиноли | 85 мм |
| Диапазон поворота головки | 90° влево / вправо |
| Расстояние шпиндель-стол | 50 - 356 мм |
| Расстояние шпиндель-стойка | 133 - 400 мм |
| Размер стола по оси X х Y | 905 х 200 мм |
| Т-образный паз/расстояние, 3 шт. | 16 / 64 мм |
| Максимальная нагрузка на стол | 250 кг |
| Поперечный ход консоли | 266 мм |
| Выходная мощность | 2,2 кВт / S1 100% |
| Потребляемая мощность | 4,2 кВт / S6 40% |
| Габаритные размеры (ДхШхВ) | 1400 х 1320 х 1950 мм |
| Масса JVM-836TS | 730 кг |
Стандартное исполнение
- Зажимная тяга М12
- Регулируемый упор глубины сверления

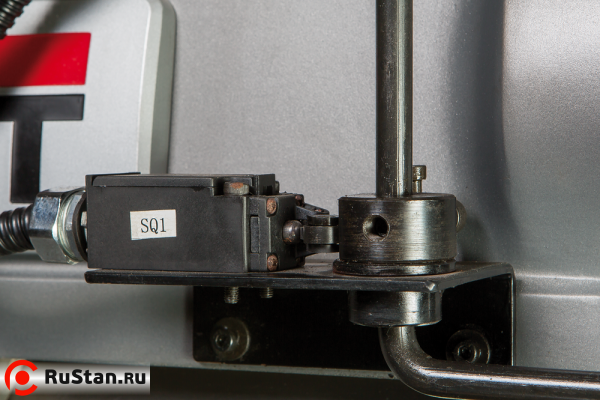

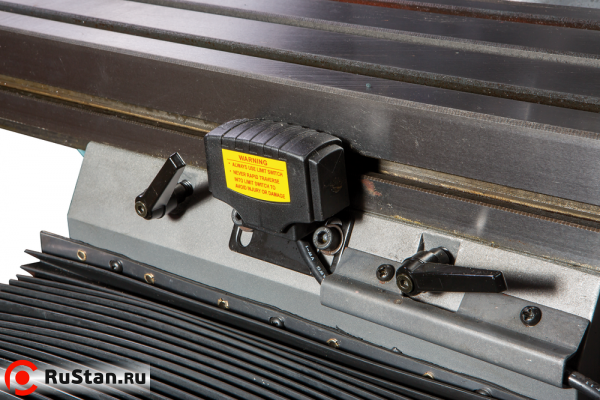

- Защитный экран с концевым выключателем

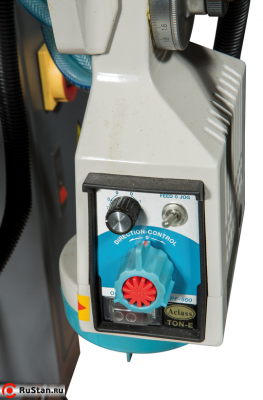

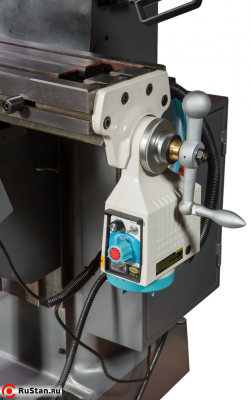

- Автоматическая подача стола по оси Х
- Централизованная система смазки стола
- Система подвода СОЖ
- Поддон для сбора стружки
Комплектация за дополнительную плату
