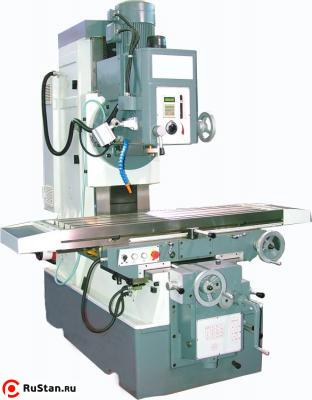

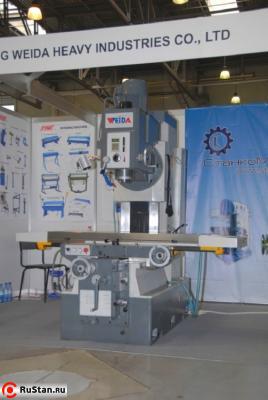

Вертикально-фрезерный станок DMTG XA7140 для решения любых работ по фрезерованию, сверлению, расточки и т.д. на промышленном производстве.

Настолько простая компоновка станка удивляет, он состоит из неподвижной станины станка с широкими прямоугольными направляющими, которые увеличивают жесткость станка и уменьшают до минимума вибрации при перемещении салазок и рабочего стола в процессе работы, вертикальной колонны, очень большим столом с размерами 1400х400 мм, а также его большим перемещением по оси Х 1000мм и диапазоном скорости подачи стола 18~627 мм/мин (9 ступеней) обеспечивает обработку очень больших заготовок, в то время как у аналогичных станков стол и перемещение по оси Х меньше, что ставит нашу модель ХА7140 на одну ступень выше, чем его аналоги.

Также в состав станка входят усовершенствованная подвижная под наклоном 30 градусов влево/вправо от вертикали шпиндельная бабка и коробка передач которая дает работу со станком как в ручном режиме так и в автоматическом, установлена по последнему слову техники система СОЖ, которая обеспечивает бессбойный полив охлаждающей жидкости в зону работы станка. Пиноль выдвигается на 105 мм, что не только дает большое преимущество среди аналогов, но и очень расширяет технологические работы на станке. Данная модель выдерживает весом 800 кг заготовку на своем столе.

У этой модели станка есть вертикальный шпиндель, стандартом DIN 2080 NT50 благодаря которому можно устанавливать оправки под сверло с кМ5 (до диаметра 76 мм) и оправки под торцевую фрезу с посадкой диаметр 60 (фреза диаметр до 300 мм), и вертикальная фрезерная голова с углом наклона +/-30 делает данный станок очень производительным.

Благодаря разработке и внедрению в данную модель, станок в стандартном исполнении имеет защиту от перегрузки шпинделя, аварийной остановки и от нулевого напряжения, что обеспечивает полную остановку станка при срабатывании угрозы.

Опционально уже на данную модель станка установлена система (УЦИ) Устройство Цифровой Индикации с оптическими линейками 5 мкм (микрон) по трем осям, что способствует не только удобству работы на станке, но и точности обработки.


Технические характеристики фрезерного станка DMTG XA7140

Характеристика Значение
Размер стола (Д х Ш), мм1400х400
Ширина и количество Т-образных пазов, мм х шт18х3
Макс. вес заготовки, кг800
Оси
Продольное перемещение, мм800/1000
Поперечное перемещение, мм400
Вертикальное перемещение, мм500
Диапазон продольной подачи, мм/мин18~627/9
Диапазон поперечной подачи, мм/мин18~627/9
Диапазон вертикальной подачи, мм/мин18~627/9
Автоматическое продольное перемещение, мм800/1000
Автоматическое поперечное перемещение, мм400
Автоматическое вертикальное перемещение, мм400
Скорость быстрых продольных перемещений, мм/мин
Скорость быстрых поперечных перемещений, мм/мин
Скорость быстрых вертикальных перемещений, мм/мин1670
Тип направляющих оси Хласточкин хвост
Тип направляющих оси Yпрямоугольные
Тип направляющих оси Zпрямоугольные
Поворот рабочего стола, град-
Шпиндель
Количество шпинделей1
Диапазон/ Кол-во скоростей вертикального шпинделя18~1800/Безступенчатое
Диапазон/ Кол-во скоростей горизонтального шпинделя, об/мин-
Конус вертикального шпинделя (7:24)ISO50
Конус горизонтального шпинделя (7:24)-
Расстояние от оси верт. шпинделя до направляющих колонны, мм520
Расстояние от торца верт. шпинделя до поверхности стола, мм150~650
Расстояние от оси гор. шпинделя до поверхности стола, мм
Диаметр оправки инструмента, мм
Максимальный угол вращения вертикальной фрезерной головки, град+/-30
Максимальный диаметр фрезерования, мм
Максимальный диаметр сверления, мм
Ход пиноли шпинделя, мм105
Мощность
Мощность э/д вертикального шпинделя, кВт7.5
Мощность э/д горизонтального шпинделя, кВт-
Мощность э/д подачи, кВт0.75
Мощность э/д подачи СОЖ, кВт0.04
Потребляемая мощность станка, кВА10
Габаритные размеры (Д х Ш х В), мм2290х1840х2120
Масса нетто, кг3880
Масса брутто, кг4060

Варианты комплектации XA7140:

Базовая комплектацияОпции
система подачи СОЖУЦИ и оптические линейки по 3 осям
Освещение рабочей зонытиски
Документация на русском языке-
