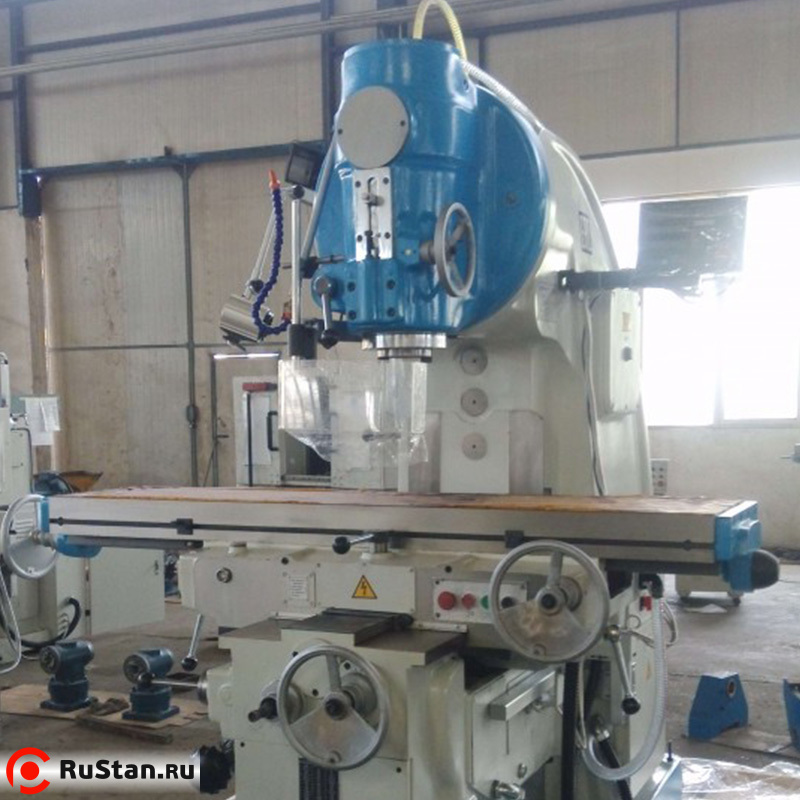

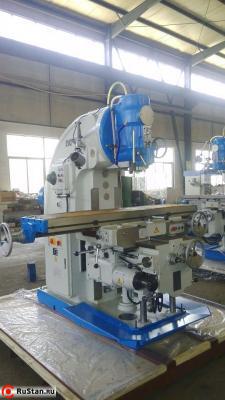

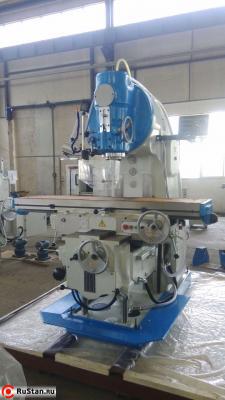

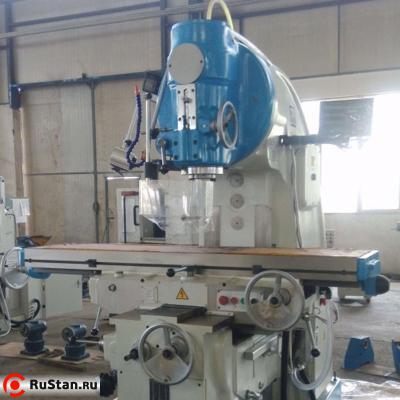

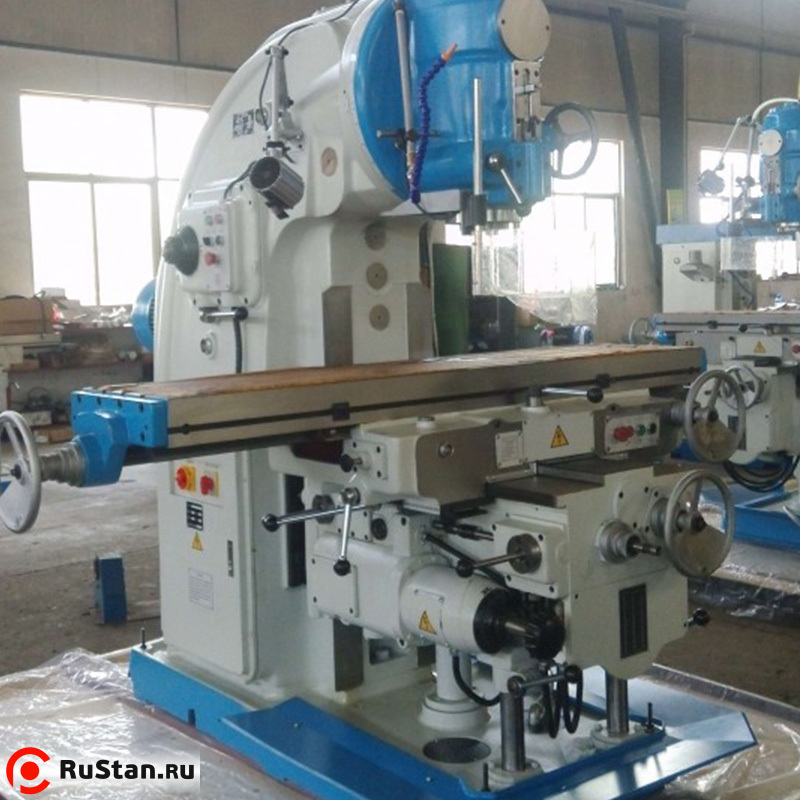

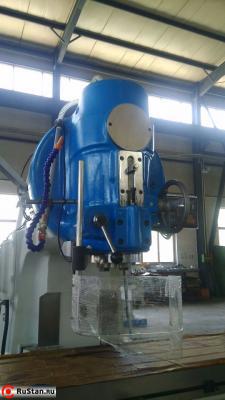

Вертикальный фрезерный станок по металлу FH-170
5 667 200 руб.
с НДС - на 03.12.2024 г.
| Модель: |  |
FH-170 |
| Артикул: | |
38803000 |
| Производитель: |  |
PROMA (Чехия) |
| Сертификат: |  |
Официальный дилер |
| Изготовитель: |  |
Китай |
- Описание
-
Документы - Комментарии
- Отзывы
Современный фрезерный станок FH-170 по металлу способен выполнять различные фрезерные операции, обрабатывать горизонтальные и вертикальные поверхности, выполнять фасонную обработку, обрабатывать пазы, зубчатые механизмы и т.д. Он позволяет выполнять также сверлильные и расточные операции, за счет широкого диапазона оборотов привода. Таким образом, его возможно использовать как универсально-фрезерный станок.
Технические характеристики FH-170 | |
|---|---|
| Характеристика | Значение |
| Размер стола (ШхД), мм | 400х1700 |
| Макс. нагрузка, кг | 800 |
| Макс. продольный ход стола: | |
| -ручной, мм | 900 |
| -механический, мм | 880 |
| Макс. поперечный ход стола: | |
| -ручной, мм | 315 |
| -механический, мм | 300 |
| Макс. вертикальный ход стола: | |
| -ручной, мм | 385 |
| -механический, мм | 365 |
| Число и размер Т-образного паза | 3 х 18 мм |
| Расстояние между Т-образными пазами, мм | 90 |
| Конус шпинделя | ISO50 |
| Диаметр отверстия шпинделя, мм | 29 |
| Диаметр переднего подшипника шпинделя, мм | 90 |
| Ход шпинделя в осевом направлении, мм | 85 |
| Расстояние от переднего конца шпинделя до поверхности стола: | |
| -мин, мм | 130 |
| -макс., мм | 515 |
| Число скоростей | 18 |
| Диапазон скорости подачи стола, мм/мин: | |
| -продольное направление | 23,5-1180 |
| -поперечное направление | 23,5-1180 |
| -вертикальное направление | 8-394 |
| Скорость ускоренного перемещения стола, мм/мин: | |
| -продольное направление | 2300 |
| -поперечное направление | 2300 |
| -вертикальное направление | 770 |
| Разрешение считывающего устройства, мм | 0,005 |
| Общая мощность, кВт | 15 |
| Главный двигатель, кВт | 11 |
| Скорость главного двигателя, об/мин | 1440 |
| Двигатель насоса подачи СОЖ, кВт | 0,125 |
| Подача СОЖ, л/мин | 22 |
| Общие размеры (ДхШхВ), мм | 2558х2159х2328 |
| Масса FH-170 нетто, кг | 4250 |
| Масса брутто, кг | 4850 |
Комплектация
| № | Наименование | Спецификация | Кол-во | Примечание | |
|---|---|---|---|---|---|
| 1 | Тяга |
| 1 | комплект |
|
| 2 | цанговый патрон | 4, 5, 6, 8, 10, 12, 14, | 1 | комплект |
|
|
| ISO50 и цанги | 16 , 18 ,20 |
|
|
|
| 3 | Фрезерная оправка | ISO50-Ø40 | 1 | шт |
|
|
| ISO50 |
|
|
|
|
| 4 | Конус 7:24 | 7:24 ISO50/MK4 | 1 | шт |
|
| 5 | Масленка |
| 1 | шт |
|
| 6 | Тиски станочные | поворотные 200мм | 1 шт |
| |
| 7 | Анкерный болт | М20х500 | 4 | шткомплекта |
|
| 8 | Рожковый ключ | 17х19 | 1 | шт |
|
| 9 | Рожковый ключ | 22х24 | 1 | шт |
|
| 10 | Рожковый ключ | 27х30 | 1 | шт |
|
| 11 | Рожковый ключ | 32х36 | 1 | шт |
|
| 12 | Односторонний ключ | 14 | 1 | шт | может быть |
|
|
|
|
|
| заменен на |
|
|
|
|
|
| 11х14 |
| 13 | Односторонний ключ | 50 | 1 | шт | может быть |
|
|
|
|
|
| заменен на |
|
|
|
|
|
| 50х55 |
| 14 | Шестигранный ключ | 5,6,8,10 | 4 | шт |
|
| 15 | Втулка МК4/МК2 |
| 1 шт |
| |
| 16 | Втулка МК4/МК3 |
| 1 | шт |
|
