78 000 руб.
с НДС - на 01.09.2024 г.
Модель: | ![]() |
PM701-M Powermatic |
Артикул: | ![]() |
1791310MP |
Производитель: | ![]() |
JET (Швейцария) |
Сертификат: | ![]() |
Официальный дилер |
Изготовитель: | ![]() |
Китай |
- Описание
- Дополнительная оснастка
-
Документы
- Комментарии
- Отзывы

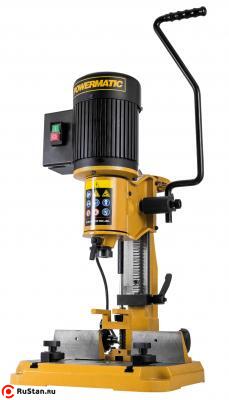

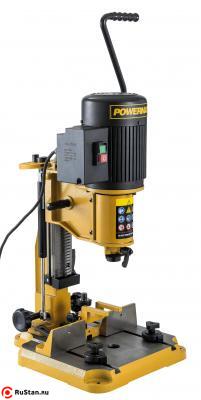

PM701-M Powermatic – компактный сверлильно-пазовальный станок профессионального класса, предназначенный для выполнения соединений под прямым углом к поверхности заготовки. Как представитель марки Powermatic эта модель отличается богатым оснащением, добротной проработкой деталей и высоким качеством изготовления.
Чугунная колонна с долбежной частью жестко прикручена к чугунному же основанию, что обеспечивает прямые под углом ровно 90° края пазов без предварительных настроек и регулировок. Симметричное расположение крепежных отверстий позволяет переустановить колонну с поворотом на 180° так, чтобы работать от пола с дверными полотнами, оконными переплетами и другими крупными изделиями.

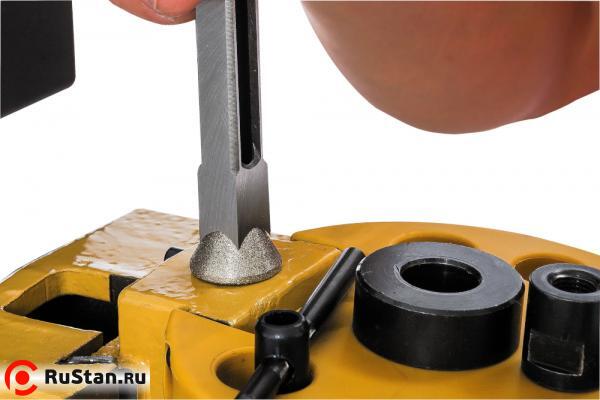

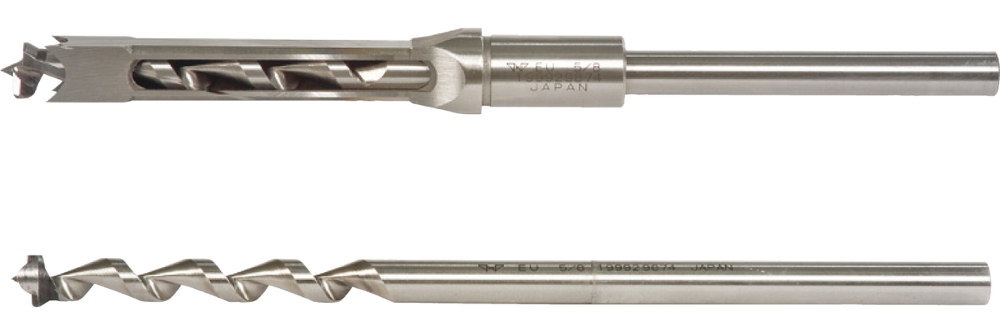

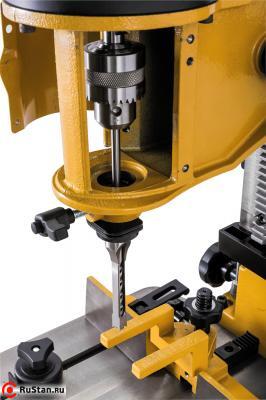

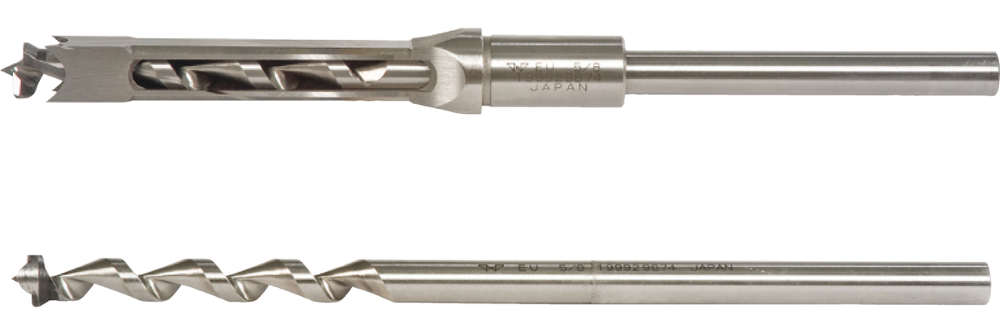

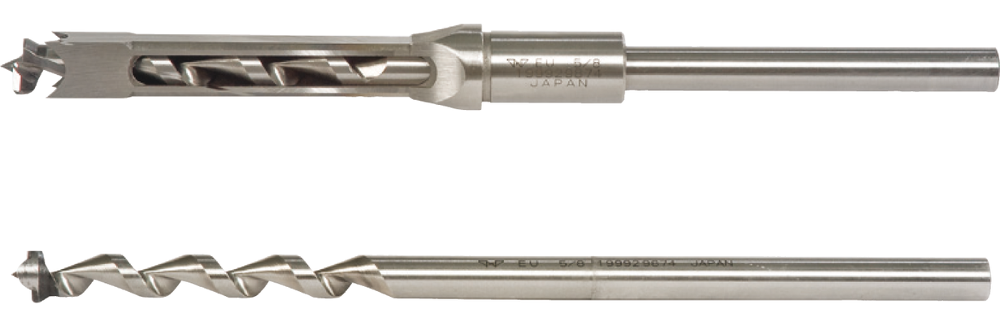

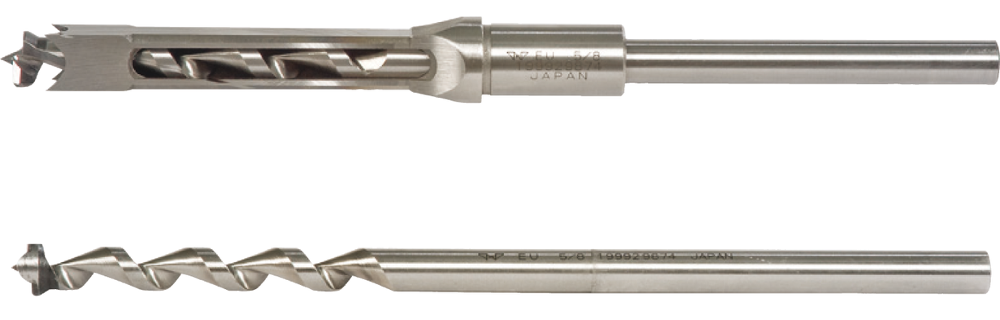

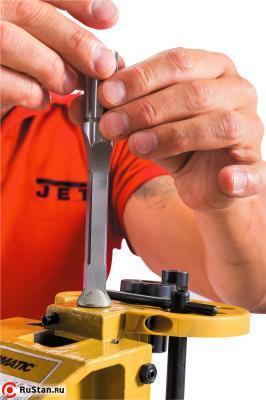

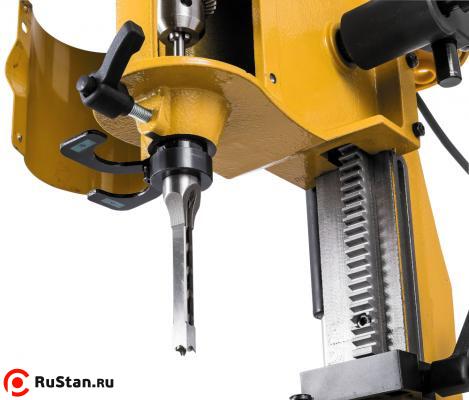

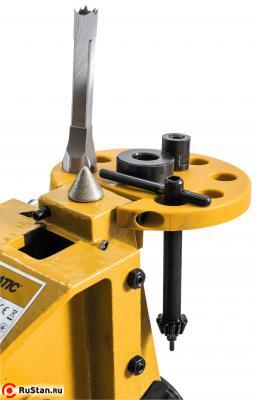

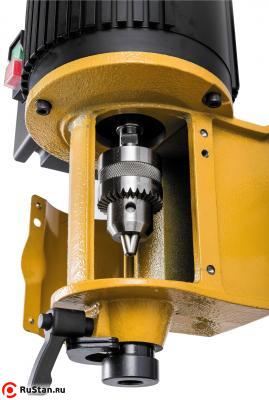

Подача сверлильной части производится длинной изогнутой рукояткой под удобный хват, она установлена на шлицах и быстро регулируется по высоте. Также предусмотрена возможность ее крепления с другой стороны корпуса под левую руку. Снизу на клиновых направляющих расположен – концевой упор со стопорным винтом, сверху – круглый кронштейн для хранения принадлежностей и конический алмазный инструмент для заточки долбежной части пазовальных сверл. При использовании «долбяков» с разными хвостовиками используют переходные втулки из комплекта поставки; при их монтаже возникает необходимость регулировать высоту установки, для чего есть две откидных дистанционных пластины-прокладки.

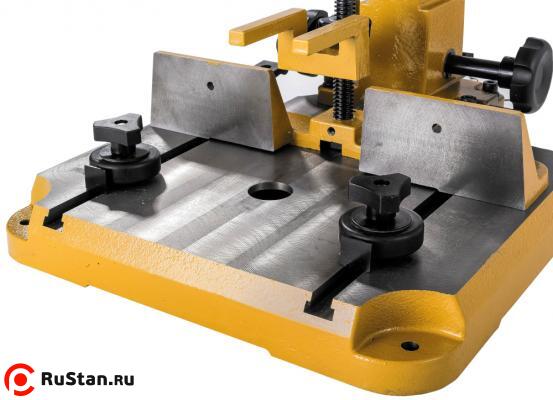

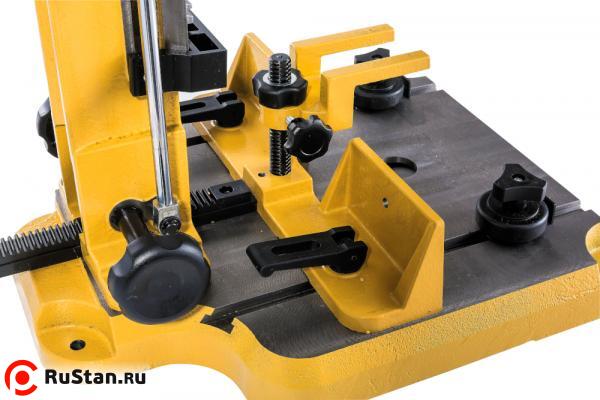

При размещении заготовки на столе её фиксируют с использованием нескольких упоров. Основной перемещается вдоль двух Т-образных пазов и выполнен в виде массивной чугунной колодки с зубчато-реечным механизмом регулировки и с двумя эксцентриковыми (что редко) фиксаторами. По центру упора винтовой прижим-вилка с двумя чугунными лапами; в зависимости от высоты заготовки вилку переворачивают лапами кверху или книзу. Подпор детали к планке упора производится двумя роликами, установленными в Т-образных пазах. Такая конструкция позволяет протягивать деталь, не ослабляя надежной фиксации.
Имея богатый набор вспомогательных приспособлений и доработок, станок выгодно отличается простотой и удобством эксплуатации, что, несомненно, привлечет взыскательных пользователей, на которых и рассчитано оборудование линейки Powermatic.
Особенности PM701-M Powermatic

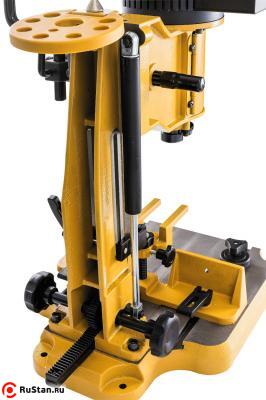

- Реечный механизм подачи с газовым упором
- Механизм быстрой регулировки высоты рычага подачи резца
- Регулируемый упор глубины фрезерования
- Продольный упор заготовки с эксцентриковой фиксацией и реечным механизмом перемещения
- Роликовые прижимы заготовки к продольному упору
- Двухпозиционный вертикальный прижим заготовки
- Рабочий стол из чугунного литья
- Алмазный инструмент для заточки долбежных резцов
- Возможность поворота колонны на 180º для работы с высокими заготовками над полом
Технические характеристики PM701-M Powermatic |
|
---|---|
Характеристика | Значение |
Потребляемая (выходная) мощность | 1,0 (0,56) кВт |
Частота вращения шпинделя на холостом ходу | 1400 об/мин |
Максимальный диаметр зажима сверлильного патрона | 13 мм |
Максимальный размер резца (твердые/ мягкие породы) | 12/ 16 мм |
Ход резца | 140 мм |
Максимальная высота заготовки (от стола) | 127 мм |
Размеры рабочего стола (ДхШ) | 410х350 мм |
Размеры упора заготовки (ДхВ) | 320х65 мм |
Максимальное расстояние от упора до центра резца | 110 мм |
Габаритные размеры (ДхШхВ) | 410х350х900 мм |
Вес PM701-M Powermatic | 38 кг |
Комплектация PM701-M Powermatic
- Сверлильный патрон и зажимной ключ
- Втулки для установки резцов с хвостовиком 5/8'', 3/4’’ и 13/16''
- Вертикальный прижим заготовки
Комплектация за дополнительную плату
