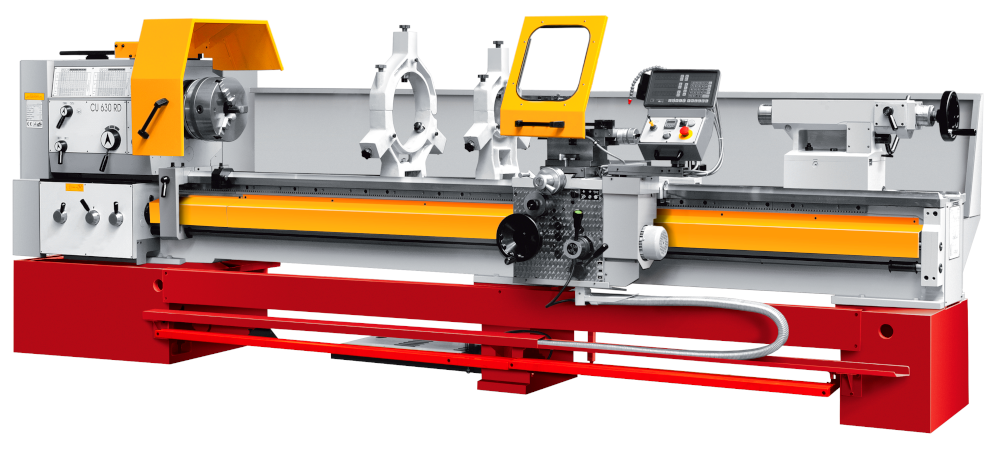

Токарный станок с беcступенчатым приводом C11MSTS280

Токарный станок с беcступенчатым приводом C11MSTS280 предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых. Технические характеристики и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов. Станок C11MSTS280 укомплектован трехкулачковым патроном Bison производства Польши и вращающимся центром.

Вся электрика станка C11MSTS280 изготовлена немецкой фирмой Шнайдер-электрик. В самой ответственной части станка C11MSTS280 - шпиндельном узле, используются подшипники и схемы их установки только ведущих фирм SKF и FAG.

Все основные части станка C11MSTS280 изготовлены из высококачественной стали, что обеспечивает надежную работу станков и сохранение точности обработки в течение долгих лет.

За дополнительную плату станок C11MSTS280 комплектуется

• конусной линейкой с помощью которой можно производить нарезку конусной резьбы, а также точение конусов.
• устройчтвом цифровой индикации УЦИ.

Станки с индексом RD оснащаются бесступенчатым приводом главного движения шпинделя.
Сервисное и гарантийное обслуживание осуществляется Российскими специалистами.
Гарантия 1 год.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ C11MSTS280

Характеристика		Ед. изм.	C11MSTS280	C11MSMTS103
Основные параметры	Высота центров	мм	280	300
	Диаметр обработки над станиной	мм	570	605
	Диаметр обработки над суппортом	мм	350	390
	Диаметр обработки над выемкой в станине	мм	750	790
	Ширина направляющих	мм	400
	Расстояние между центрами	мм	1000, 1500, 2000, 3000
Шпиндель	Передний конец	No	8	11
	Диаметр отверстия шпинделя	мм	80	103
	Конусное отверстие шпинделя	Metric	90	120
Передняя бабка	Количество скоростей шпинделя		бесступенчатое регулирование в 3-ех диапазонах
	Диапазон оборотов	об/мин	7,5-62,5, 60-500, 240-2000	5,5-44, 44-350, 175-1400
	Мощность главного привода	кВт	11(15)
Подачи	Количество подач		72
	Диапазон продольных подач	мм/об	0,03-13,3
	Диапазон поперечных подач	мм/об	0,01-6,68
Резьба	Количество резьб		72
	Шаг миллиметровой резьбы	мм	0,25-120
	Шаг дюймовой резьбы	вит/1	120-1/4
	Шаг модульной резьбы	мм	0,062-30
	Шаг диаметральной резьбы	DP	480-1
Перемещения	Ход поперечных салазок	мм	360
	Ход верхних салазок	мм	135
Пиноль	Диаметр пиноли	мм	70
	Конус пиноли	Морзе	No.5
	Ход пиноли	мм	190
Вес C11MSTS280 C11MSTS280	Для РМЦ 2000 мм	кг	3360	3450



Оборудование и комплектующие для токарно-винторезного станка C11MSTS280 приобретаемые за дополнительную плату:

• Несамоцентрирующийся 4-х кулачковый патрон
• Планшайба без кулачков
• Подвижный люнет
• Неподвижный люнет малый
• Неподвижный люнет 200; 160-300 mm
• Роликовые пиноли вместо обычных
• Комплект роликов для пиноли
• Конусная линейка
• Одно-позиционный продольный ограничитель
• 5-ти позиционный продолный ограничитель
• Резьбовые часы
• Центр шайба
• Комплект поводков
• Сверлильный патрон с оправкой
• Ножной тормоз 1000/1500/2000/3000 mm
• Быстросменный резцедержатель
• Главный двигатель 11 kW
• Комплект ключей
• Деревянный ящик 1000/1500/2000/3000 mm
