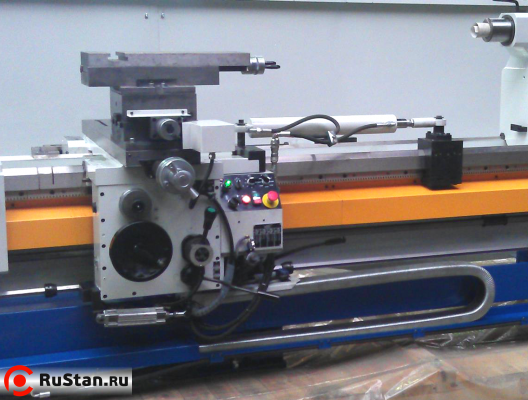

Трубонарезной станок ZMM C10T.14/1500 с увеличенным отверстием шпинделя
12 359 085 руб.
с НДС - на 03.12.2024 г.
| Модель: |  |
ZMM C10T.14/1500 |
| Артикул: | |
C10T.14/1500 |
| Производитель: |  |
ZMM Sliven (Болгария) |
- Описание
-
Документы - Комментарии
- Отзывы
Трубонарезной станок ZMM C10T.14 с увеличенным отверстием шпинделя предназначен для токарной обработки труб и деталей трубных соединений (НКТ, бурильная труба), применяемых для добычи и транспортировки нефти и природного газа.
Станки могут быть использованы для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб:
- метрических
- дюймовых
- модульных
- питчевых
- конических
В стандартную комплектацию станков C10MS.14 входят два 4-х кулачковых патрона с независимым перемещением кулачков, конусная линейка, 2 люнета поддержки с роликовыми пинолями.
Вся электрика станка C10T.14 изготовлена немецкой фирмой 'Шнайдер-электрик'. В шпиндельном узле, используются подшипники и схемы их установки ведущих фирм 'SKF' и 'FAG'. Все основные части станка C10T.14 изготовлены из высококачественной стали, что обеспечивает надежную работу станка и сохранение точности обработки в течение долгих лет.
Высокая мощность привода и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
Гарантия 12 мес. Отгрузка со склада в г.Москва.
Технические характеристики трубонарезного станка ZMM C10MS.14/1500
| Характеристика | Значение |
|---|---|
| Высота центров, мм | 510 |
| Диаметр обработки над станиной, мм | 1020 |
| Диаметр обработки над суппортом, мм | 780 |
| Диаметр обработки над выемкой в станине, мм | 1210 |
| Ширина направляющих, мм | 560 |
| Расстояние между центрами, мм | 1500 |
| Передний конец шпинделя DIN 55026, № | A2.20 |
| Диаметр отверстия шпинделя, мм | 358 |
| Конус шпинделя, Метрич. | 318 |
| Количество скоростей шпинделя | 12 |
| Диапазон оборотов, об/мин | 6,3-315 |
| Мощность главного привода, кВт | 18,5 |
| Количество подач | 152 |
| Диапазон продольных подач, мм/об | 0,039-15 |
| Диапазон поперечных подач, мм/об | 0,02-7.5 |
| Количество резьб | 64 |
| Шаг миллиметровой резьбы, мм | 0,5-150 |
| Шаг дюймовой резьбы, вит/1 | 60-1/5 |
| Шаг модульной резьбы, М | 0,125-37,5 |
| Шаг диаметральной резьбы, DP | 240-4/5 |
| Ход поперечных салазок, мм | 510 |
| Ход верхних салазок, мм | 280 |
| Диаметр пиноли, мм | 105 |
| Конус пиноли, Морзе | №6 |
| Ход пиноли, мм | 225 |
Оборудование и комплектующие, включенные в базовый вариант станков
- 4-х кулачковые несамоцентрирующиеся патроны (2 шт.)
- Выносные люнеты на стойках (2 шт.)
- Конусная линейка
- Редуктор пиноли задней бабки
Оборудование и комплектующие за дополнительную плату
- Гидравлическая система циклов нарезания резьбы
- Подвижный люнет
- Неподвижный люнет
- Роликовая пиноль вместо обычной
- Дополнительный комплект роликов для пиноли (3 шт.)
- Неподвижный люнет
- Однопозиционный ограничитель длины
- Часы резьбовые (лимб нарезки резьбы)
- Вращающийся центр
- Ножной тормоз
- Быстросменный резцедержатель
- Быстросменный резцедержатель
- Комплект ключей
- Каталог запчастей
- Два 3-х кулачковых самоцентрирующих патрона вместо двух 4-х кулачковых
- Дополнительный комплект из двух 3-х кулачковых самоцентрирующих патронов в комплекте с кулачками
- Комплект твердых верхних кулачков для двух 3-х кулачковых самоцентрирующих патронов
- Дополнительный комплект из двух 4-х кулачковых несамоцентрирующих патронов
- Т-образные пазы на суппорте
