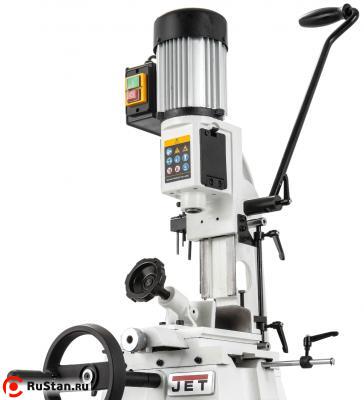

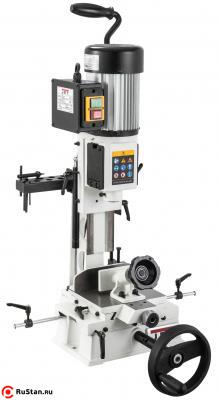

JET JBM-4 Долбёжно-пазовальный станок
55 000 руб.
с НДС - на 25.12.2024 г.
Модель: | JET JBM-4 |
|
Артикул: | 10000084M |
|
Производитель: | JET (Швейцария) | |
Сертификат: | Официальный дилер | |
Изготовитель: | Китай |
- Описание
- Дополнительная оснастка
-
Документы
- Комментарии
- Отзывы
- Доставка
JBM-4 – долбежно пазовальный станок для подготовки деталей под прямую (90°) стыковку соединением шип-паз. Прочная и жесткая конструкция изготовлена из массивных чугунных отливок. Колонна зафиксирована под прямым углом к плоскости рабочего стола, ее положение не регулируется, это упрощает настройку и повышает точность станка.

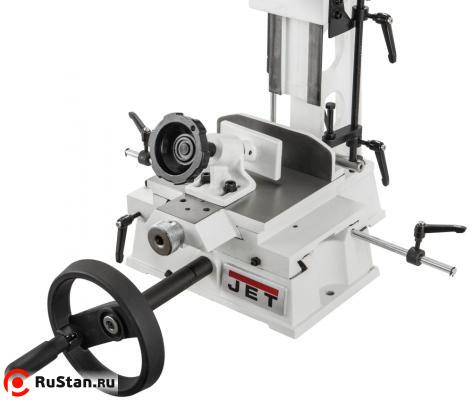

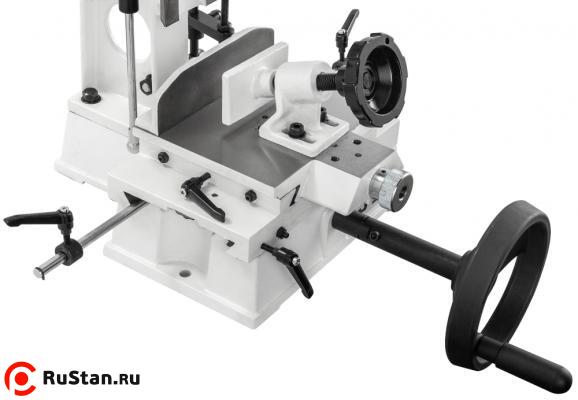

Заготовка размещается на координатном столе вдоль упора и фиксируется винтовым прижимом с наклонной осью. За перемещение вдоль отвечает большой маховик с рукояткой, крайние точки задают регулируемыми концевыми упорами. Движение поперек считается второстепенным и используется в основном для установки резца по центру заготовки, поэтому ходовой винт вращается не маховиком, а небольшой ручкой с накаткой. Все детали стола, включая упоры и прижимы, сделаны из чугуна, что обеспечивает жесткость и отсутствие вибраций при работе.

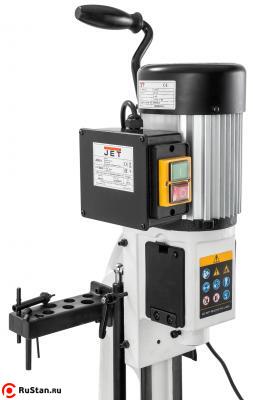

Подача сверла-резца производится длинной рукояткой, высоту которой можно настроить в зависимости от толщины заготовки и длины «долбяка». Вес подвижной части компенсирует газовый упор.
Характеристики и особенности устройства этого станка оптимальны для выполнения типовых операций и позволяют использовать его как в любительских, так и в профессиональных целях.
Особенности
- Реечный механизм подачи с газовым упором
- Механизм быстрой регулировки высоты рычага подачи резца
- Регулируемый упор глубины фрезерования
- Продольный упор заготовки
- Винтовой прижим заготовки к продольному упору
- Координатный рабочий стол
- Регулируемые ограничители хода по продольной оси
- Рабочий стол из чугунного литья
- Кронштейн для принадлежностей
Технические характеристики JBM-4 |
|
---|---|
Характеристика | Значение |
Потребляемая (выходная) мощность / Напряжение | 0,55 (0,4) кВт / 220 В |
Частота вращения шпинделя на холостом ходу | 1420 об/мин |
Максимальный диаметр зажима сверлильного патрона | 13 мм |
Максимальный размер резца (твердые/ мягкие породы) | 12/ 16 мм |
Ход резца | 105 мм |
Максимальная высота заготовки (от стола) | 110 мм |
Ход стола по осям (продольный/ поперечный) | 150/ 80 мм |
Размеры рабочего стола (ДхШ) | 180х160 мм |
Размеры упора заготовки (ДхВ) | 180х50 мм |
Максимальное расстояние от упора до центра резца | 65 мм |
Габаритные размеры (ДхШхВ) | 275х440х640 мм |
Вес JET JBM-4 | 39 кг |
Комплектация

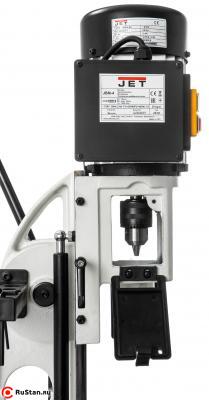

- Сверлильный патрон и зажимной ключ

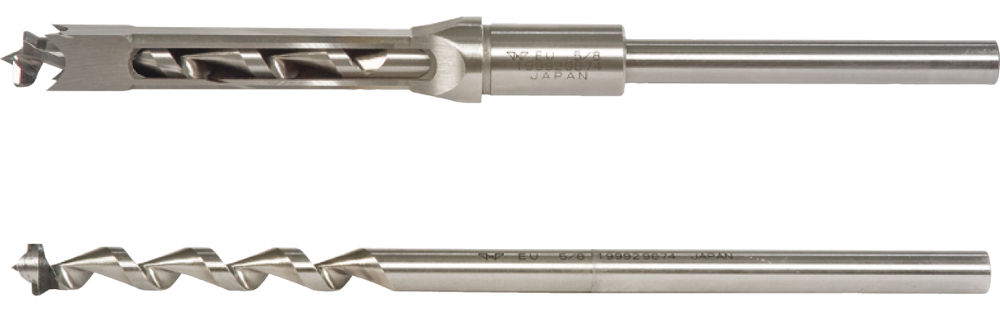

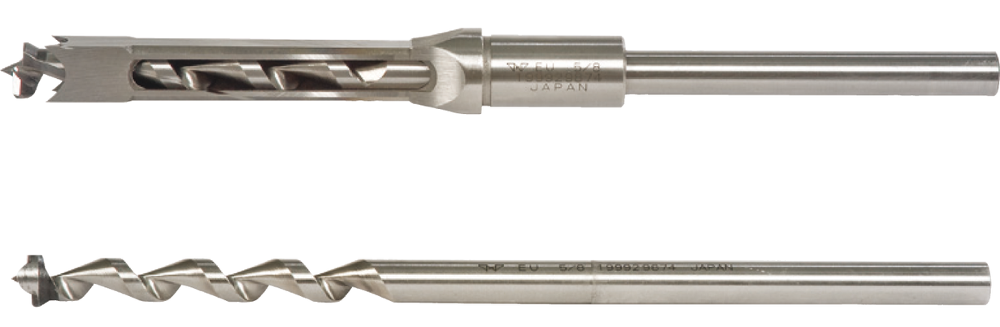

- Втулка для установки резцов с хвостовиком 3/4''
Комплектация за дополнительную плату
